一體式nb方案
- 2021-02-19 19:33:32
- 南京水門電子有限公司 原創
4.1、對于已無必要改造原有供水管道，或者無法布線施工的老舊小區。用SM-10NB窄帶網無線遠傳水表直接替換下原有機械水表，就可以實現天天、無人、自動遠程抄表的愿望。4.2、SM-10NB遠傳水表通訊介紹
SM-10NB型無線物聯網遠傳水表的通訊電路的原理是“NB-IoT通訊技術”。每一塊水表直接與中國電信或者中國移動的蜂窩通訊基站連接，通過Internet寬帶網，將水表的計量數據和工作狀態，一步到位地傳送到自來水公司的中心服務器或云計算中心。
SM-10NB窄帶網無線遠傳水表的通訊模塊的峰值功耗降低到0.15A電流，配合獨創的超級電容“微電流充電，大功率放
電”技術應用電路，可利用電池90%的能
圖5量工作。采用1節9A/h的2#鋰電池供電。每天抄一次水表數據，理論上可維持SM-10NB遠傳水表的通訊電路工作25年。
4.3、SM-10NB遠傳水表結構介紹

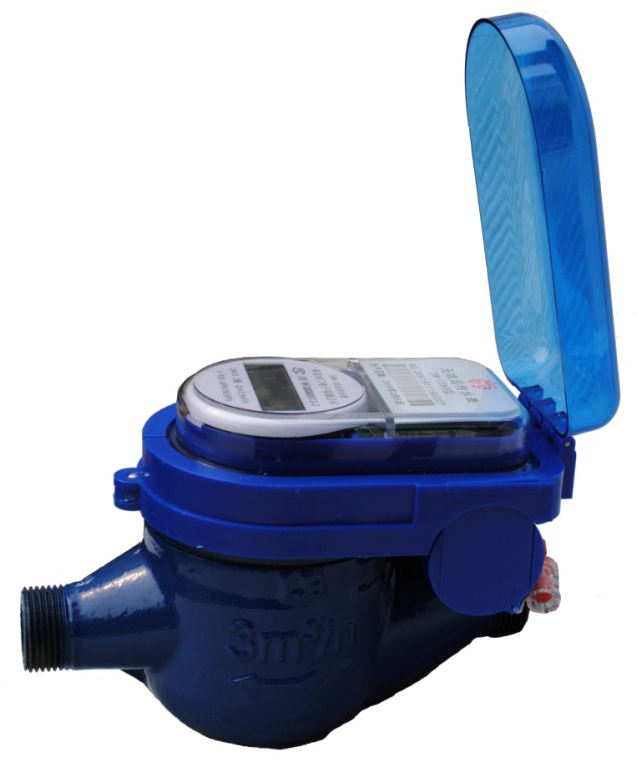

如圖5所示，SM-10NB型無線物聯網遠傳水表采用計量電路與通訊電路整體全密封結構。水表盒底座有2個密封艙，一個是處于上部的半圓矩形艙，一個是處于下部的密封電池艙。
遠傳水表的計量傳感器，計量CPU顯示電路和電池，通訊模塊和通訊CPU電路，發射天線電路全部安裝在水表盒底座的半圓矩形艙與盒罩窗和密封O型圈構成的密閉空間中，徹底避免潮濕環境下水的侵害。通訊電源的2#鋰電池安裝在水表盒底座的密封電池艙里。
4.4、電池更換
密封電池艙的側面有一個O型圈密封的電池艙蓋。電池艙蓋外有一個上下可抽插的電池艙蓋擋板，可以在鉛封的配合下阻止電池艙蓋打開。拆除電池艙的鉛封，就可以向上抽出電池艙蓋擋板，打開電池艙蓋就可以取出通訊電路的2#鋰電池。拔插電池的插座，就可以輕松更換通訊電路的2#鋰電池。然后蓋上電池艙蓋，拉下電池艙蓋擋板，打上鉛封,就完成了通訊電路的電池更換。
綜上所述，SM-10NB型無線物聯網遠傳水表是一款成熟可靠的無線遠傳水表?？梢苑判牡匕惭b在居民廚房或有窗戶信號強的衛生間中，實現長期穩定運行。
